J-PARC加速器は、水素ガスをプラズマ励起し陽子に電子2個がついた負水素イオンを発生させ400MeVまで加速するリニアック、入射時に電子を2個剥ぎ取り(荷電変換し)陽子ビームを3GeVに加速し設計値333μAという大電流ビームを供給する3GeV RCS(Rapid Cycling Synchrotron)、及び更に30GeVまで加速するMRシンクロトロンから構成されています。
装置の写真をクリックすると拡大写真や短い説明のある箇所もあります。

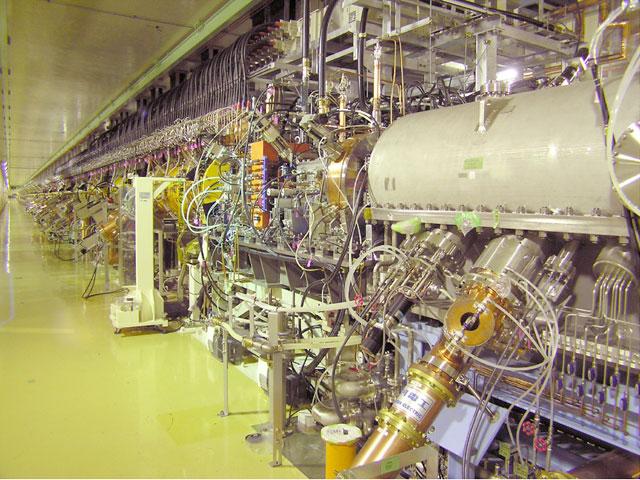

リニアック
RCS (3GeV)
MR (30GeV)
負水素イオン源
3GeVシンクロトロン用 高周波加速空洞
RFQ（高周波４重極型リニアック）
3GeVシンクロトロン 四極電磁石用セラミックダクト
MR用 ４重極電磁石 （2007年7月10日撮影）
